Материнская плата – это сердце компьютера, основа, на которой строится вся система. Она соединяет все компоненты, обеспечивая их взаимодействие и стабильную работу. Понимание ее характеристик и возможностей крайне важно как для сборки нового ПК, так и для апгрейда существующего. В этой статье мы подробно рассмотрим, как читать материнскую плату, что означают различные обозначения и спецификации, и как выбрать подходящую модель для ваших нужд.
Основы: Что такое материнская плата и зачем ее понимать?

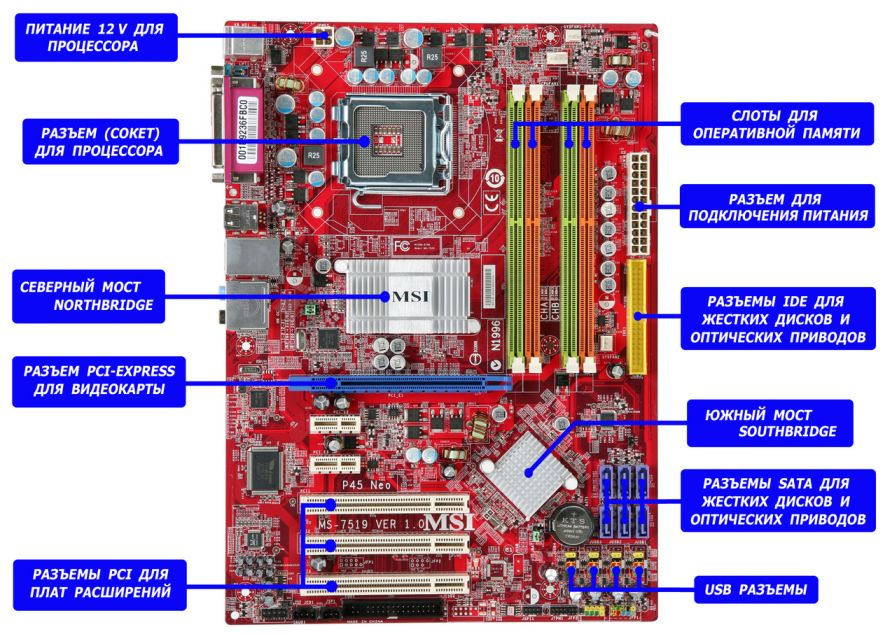

Материнская плата, также известная как системная плата, представляет собой печатную плату, на которой размещены основные компоненты компьютера, такие как процессор (CPU), оперативная память (RAM), чипсет, слоты расширения (PCIe), разъемы для накопителей (SATA, NVMe) и порты ввода-вывода (USB, Ethernet, аудио). Она обеспечивает электрическое и логическое соединение между этими компонентами, позволяя им взаимодействовать друг с другом.
Зачем нужно уметь «читать» материнскую плату?
Понимание спецификаций материнской платы необходимо для:
- Совместимости компонентов: Убедиться, что процессор, оперативная память и другие компоненты совместимы с материнской платой.
- Оптимизации производительности: Выбрать материнскую плату с нужными функциями и возможностями для достижения оптимальной производительности.
- Апгрейда: Определить, какие компоненты можно заменить или добавить для улучшения производительности системы.
- Диагностики проблем: Понять, какие компоненты могут быть причиной неисправностей и как их устранить.
- Правильного выбора: Сделать осознанный выбор при покупке новой материнской платы, соответствующей вашим потребностям и бюджету.
Ключевые характеристики материнской платы: Расшифровка спецификаций
При выборе или анализе материнской платы необходимо обратить внимание на следующие ключевые характеристики:
1. Форм-фактор
Форм-фактор определяет размер и форму материнской платы, а также расположение крепежных отверстий и разъемов. Наиболее распространенные форм-факторы:
- ATX: Стандартный размер, обеспечивает наибольшее количество слотов расширения и возможностей подключения.
- Micro-ATX: Меньше, чем ATX, но все еще предлагает достаточно слотов расширения для большинства пользователей.
- Mini-ITX: Самый маленький форм-фактор, подходит для компактных систем.
- E-ATX: Увеличенный ATX, предназначен для высокопроизводительных систем с несколькими видеокартами и большим количеством оперативной памяти.
Выбор форм-фактора зависит от размера корпуса и потребностей в расширении. Для большинства пользователей Micro-ATX или ATX будут оптимальным выбором.
2. Сокет процессора
Сокет процессора – это разъем на материнской плате, предназначенный для установки процессора. Сокет должен быть совместим с конкретным типом процессора. Например:
- LGA 1700: Сокет для процессоров Intel Core 12-го, 13-го и 14-го поколений (Alder Lake, Raptor Lake, Raptor Lake Refresh).
- AM5: Сокет для процессоров AMD Ryzen 7000-й серии (Zen 4).
- AM4: Сокет для процессоров AMD Ryzen 1000-й, 2000-й, 3000-й, 4000-й и 5000-й серий (Zen, Zen+, Zen 2, Zen 3).
Убедитесь, что сокет материнской платы совместим с выбранным вами процессором. Неправильный сокет приведет к невозможности установки процессора.
3. Чипсет
Чипсет – это набор микросхем на материнской плате, который управляет взаимодействием между процессором, оперативной памятью, слотами расширения и другими компонентами. Чипсет определяет функциональность и возможности материнской платы, такие как поддержка разгона процессора и оперативной памяти, количество портов USB и SATA, поддержка RAID и другие функции.
Примеры чипсетов:
- Intel Z790, Z690: Флагманские чипсеты для процессоров Intel, поддерживают разгон и множество функций.
- Intel B760, B660: Чипсеты среднего уровня для процессоров Intel, предлагают хороший баланс между ценой и функциональностью.
- AMD X670E, X670: Флагманские чипсеты для процессоров AMD, поддерживают разгон и множество функций.
- AMD B650E, B650: Чипсеты среднего уровня для процессоров AMD, предлагают хороший баланс между ценой и функциональностью.
Выбор чипсета зависит от ваших потребностей в функциональности и разгоне. Если вы планируете разгонять процессор, вам понадобится материнская плата с чипсетом Z-серии (Intel) или X-серии (AMD). В противном случае, чипсет B-серии будет достаточным.
4. Оперативная память (RAM)
Материнская плата поддерживает определенный тип и объем оперативной памяти. Важно убедиться, что выбранная вами оперативная память совместима с материнской платой.
Ключевые характеристики оперативной памяти:
- Тип: DDR5, DDR4 (более старый стандарт).
- Частота: Измеряется в МГц (мегагерцах). Более высокая частота означает более высокую производительность.
- Объем: Измеряется в ГБ (гигабайтах). Рекомендуемый объем зависит от ваших потребностей. Для большинства задач достаточно 16 ГБ, для более требовательных приложений и игр может потребоваться 32 ГБ или больше.
- Количество слотов: Определяет максимальное количество модулей оперативной памяти, которые можно установить.
Обратите внимание на максимальную поддерживаемую частоту оперативной памяти, указанную в спецификациях материнской платы. Установка оперативной памяти с более высокой частотой может привести к ее работе на пониженной частоте.
5. Слоты расширения (PCIe)
Слоты расширения позволяют устанавливать дополнительные устройства, такие как видеокарты, звуковые карты, сетевые карты и другие. Наиболее распространенный тип слотов расширения – PCIe (Peripheral Component Interconnect Express).
Ключевые характеристики слотов PCIe:
- Версия: PCIe 5.0, PCIe 4.0, PCIe 3.0. Более новая версия обеспечивает более высокую пропускную способность.
- Количество линий: x16, x8, x4, x1. Определяет пропускную способность слота. x16 обеспечивает наибольшую пропускную способность и обычно используется для видеокарт.
Убедитесь, что материнская плата имеет достаточное количество слотов расширения для ваших нужд. Особенно важно наличие слота PCIe x16 для видеокарты.
6. Накопители (SATA, NVMe)
Материнская плата имеет разъемы для подключения накопителей, таких как жесткие диски (HDD) и твердотельные накопители (SSD).
Типы разъемов для накопителей:
- SATA: Стандартный разъем для подключения HDD и SSD.
- M.2 NVMe: Разъем для подключения высокоскоростных SSD NVMe. NVMe SSD обеспечивают значительно более высокую скорость чтения и записи, чем SATA SSD;
Убедитесь, что материнская плата имеет достаточное количество разъемов SATA и M.2 NVMe для ваших накопителей. Если вы планируете использовать NVMe SSD, убедитесь, что материнская плата поддерживает этот тип накопителей.
7. Порты ввода-вывода (USB, Ethernet, аудио)
Материнская плата имеет порты ввода-вывода для подключения периферийных устройств, таких как клавиатура, мышь, монитор, принтер, наушники, микрофон и другие.
Типы портов ввода-вывода:
- USB: Разные типы USB портов (USB 3.2 Gen 2×2, USB 3.2 Gen 2, USB 3.2 Gen 1, USB 2.0) с разной скоростью передачи данных.
- Ethernet: Порт для подключения к сети. Скорость порта Ethernet может быть 1 Гбит/с (Gigabit Ethernet), 2.5 Гбит/с или 10 Гбит/с.
- Аудио: Разъемы для подключения наушников, микрофона и колонок. Некоторые материнские платы имеют встроенный аудиокодек высокого качества.
- Видеовыходы: HDMI, DisplayPort. Для подключения монитора к встроенной графике процессора (если она есть).
Убедитесь, что материнская плата имеет достаточное количество портов ввода-вывода нужных типов для ваших периферийных устройств.
8. Другие особенности
Помимо основных характеристик, материнская плата может иметь другие особенности, такие как:
- Wi-Fi: Встроенный модуль Wi-Fi для беспроводного подключения к сети.
- Bluetooth: Встроенный модуль Bluetooth для подключения беспроводных устройств.
- RGB-подсветка: Наличие RGB-подсветки на материнской плате.
- BIOS Flashback: Функция, позволяющая обновить BIOS материнской платы без установленного процессора и оперативной памяти.
- Debug LED: Светодиодные индикаторы, которые помогают диагностировать проблемы при загрузке компьютера.
Как «читать» название материнской платы: Пример
Название материнской платы обычно содержит информацию о производителе, чипсете и других характеристиках. Рассмотрим пример:
ASUS ROG Strix Z790-E Gaming WiFi
- ASUS: Производитель материнской платы.
- ROG Strix: Серия материнских плат, ориентированная на геймеров.
- Z790: Чипсет Intel Z790.
- E: Обозначение конкретной модели в серии ROG Strix.
- Gaming WiFi: Указывает на наличие функций для геймеров и встроенного модуля Wi-Fi.
На странице https://www.example.com можно найти много полезной информации о комплектующих для ПК.
Выбор материнской платы: На что обратить внимание?
При выборе материнской платы необходимо учитывать следующие факторы:
- Совместимость с процессором: Убедитесь, что сокет материнской платы совместим с выбранным вами процессором.
- Чипсет: Выберите чипсет, который соответствует вашим потребностям в функциональности и разгоне.
- Оперативная память: Убедитесь, что материнская плата поддерживает тип и объем оперативной памяти, которые вам нужны.
- Слоты расширения: Убедитесь, что материнская плата имеет достаточное количество слотов расширения для ваших нужд.
- Накопители: Убедитесь, что материнская плата имеет достаточное количество разъемов SATA и M.2 NVMe для ваших накопителей.
- Порты ввода-вывода: Убедитесь, что материнская плата имеет достаточное количество портов ввода-вывода нужных типов для ваших периферийных устройств.
- Бюджет: Выберите материнскую плату, которая соответствует вашему бюджету.
Рекомендуется изучить обзоры и отзывы о различных моделях материнских плат, чтобы сделать осознанный выбор. Также стоит обратить внимание на гарантию и поддержку производителя.
На странице https://www.example.com представлены различные примеры и сравнения материнских плат.
Практические советы по установке и настройке материнской платы
После выбора материнской платы важно правильно ее установить и настроить. Вот несколько практических советов:
- Статическое электричество: Перед началом работы обязательно заземлитесь, чтобы избежать повреждения компонентов статическим электричеством.
- Инструкция: Внимательно прочитайте инструкцию к материнской плате перед установкой.
- Правильное подключение: Убедитесь, что все компоненты правильно подключены к материнской плате.
- BIOS: После установки материнской платы необходимо настроить BIOS.
- Драйверы: Установите все необходимые драйверы для материнской платы и других компонентов.
Если вы не уверены в своих силах, рекомендуется обратиться к специалисту за помощью в установке и настройке материнской платы.
На странице https://www.example.com можно найти видеоинструкции по установке материнской платы.
Материнская плата – это сложный, но важный компонент компьютера. Понимание ее характеристик и возможностей позволяет сделать осознанный выбор и построить систему, которая будет соответствовать вашим потребностям. Надеемся, что эта статья помогла вам разобраться в том, как «читать» материнскую плату. Не бойтесь изучать спецификации и сравнивать различные модели. Правильный выбор материнской платы – залог стабильной и производительной работы вашего компьютера. Всегда учитывайте совместимость компонентов и ваши личные потребности. Удачной сборки!
